Planche 8
La bibliothèque des illusionnistes se trouve au sous-sol, éclairée par une lumière zénithale. Son plafond est entièrement vitré et transparent, soutenu par des dalles de verre feuilleté, elles portées par des solives également en verre. Quelques poteaux cruciformes en verre en verre amènent les charges au sol. (Cf. Planche 9 : Détails de la construction.)
Sous le bassin se trouvent quelques espaces techniques : pompe à chaleur, local électrique et l'installation des jets d'eau et des lumières au bassin.
Les élévations Est et Ouest sont en verre collé, porté et contreventé par des poteaux en acier le long du fond de scène et du dégagement.
Dans la façade Est, des miroirs à 45° réfléchissent les côtés du cylindre et de la salle de spectacle, pour permettre cette illusion d'optique d'un théâtre flottant.
Les façades latérales sont en verre renforcé, flotté et feuilleté : trois couches de verre et deux de résine. C'est un verre structurel qui travaille à la traction : il porte toute la dalle de la salle de spectacle. Les dimensions ont été calculées avec un grand coefficient de sécurité.
Contrairement aux cas habituels, ce verre est tendu et il n'a pas besoin de contreventement latéral, et la façade peut être libre de toute structure complémentaire.

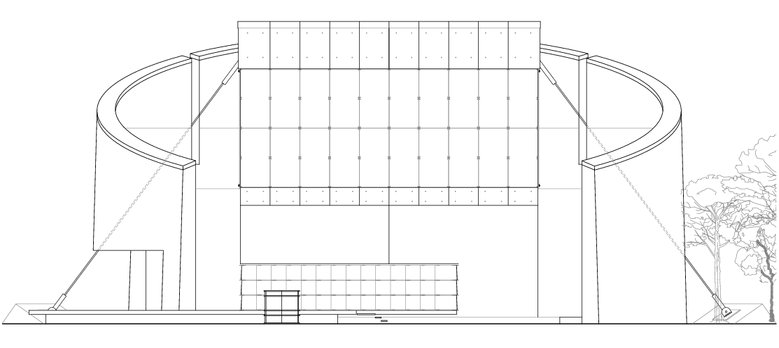

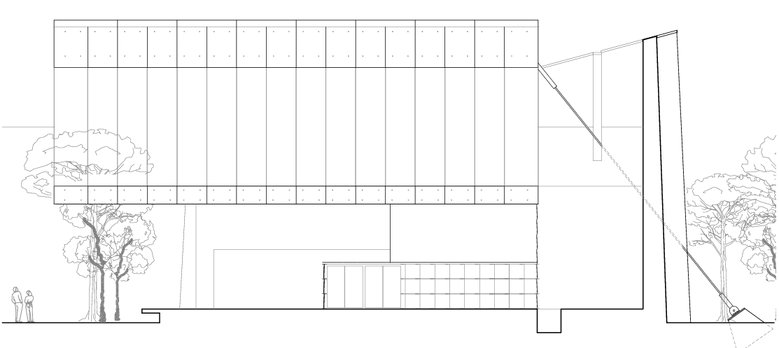

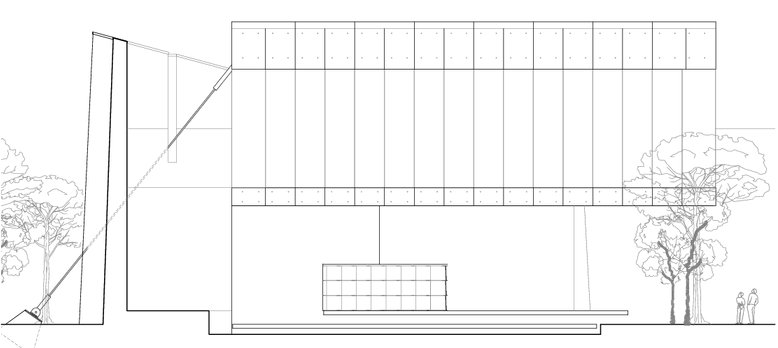

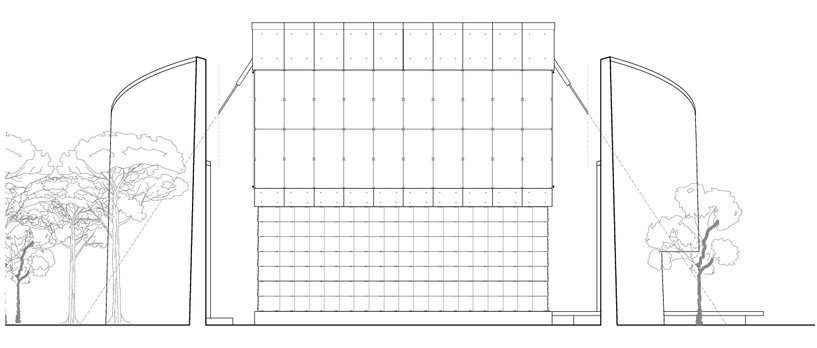

Élévations :

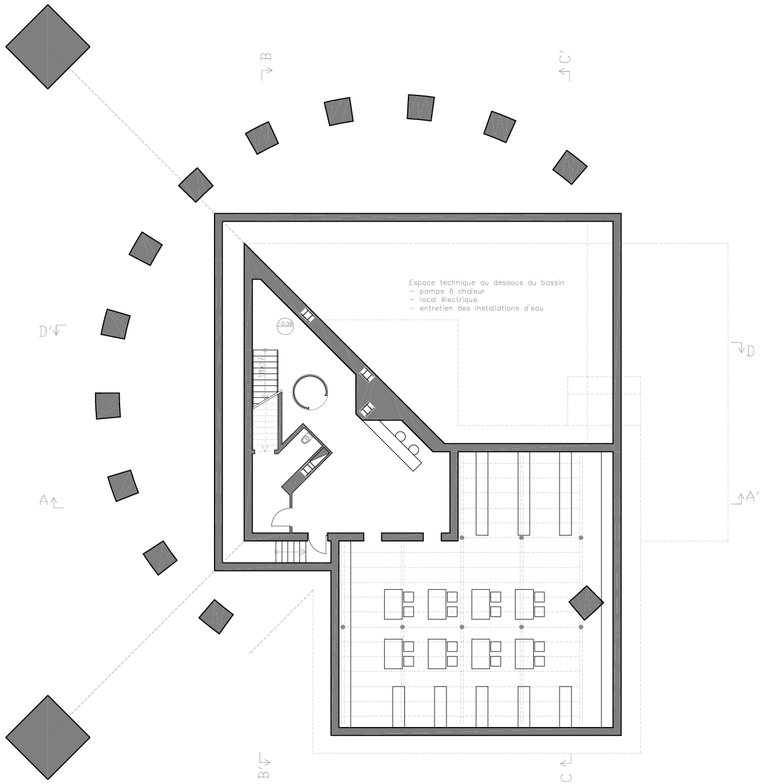

Plan de la bibliothèque :
Perspectives :
