Ceci est un exercice de construction sur la "Cité idéale", projet de lotissement à Reims par R. Camelot de 1930.
Les étudiants, sous la direction des professeurs J.P. Champetier et D. Bernstein, devaient reprendre les projets, sans changer l'architecture, faire les calculs de structure et de déperditions thermiques, et faire les dessins pour ces bâtiments, adaptés à notre époque.
Cette page montre l'habitation individuelle à deux étages type A. Interprétation, dessins et calculs: Petko Yotov.
Plans, coupes et élévations

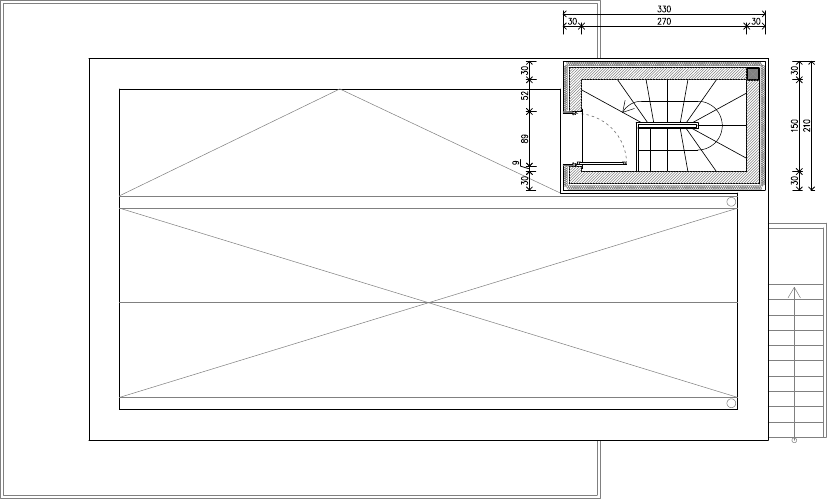

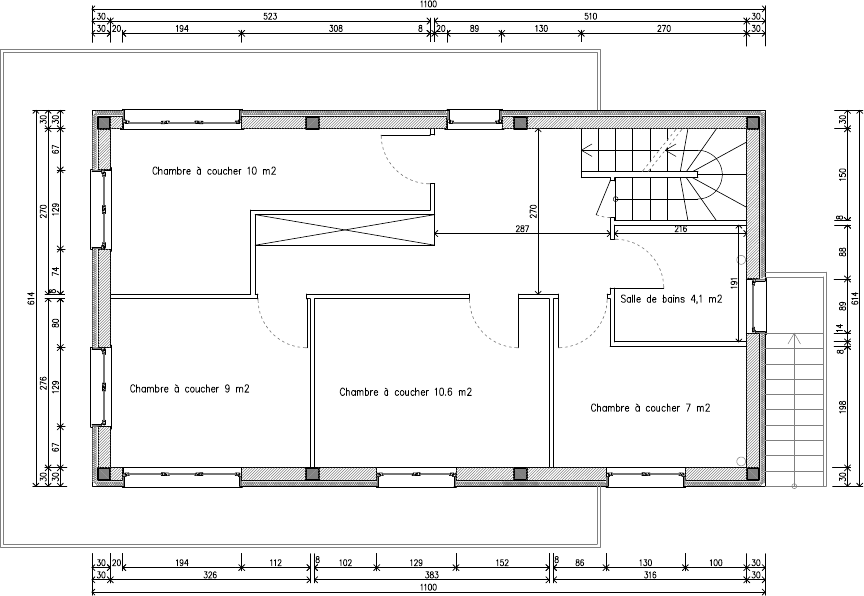

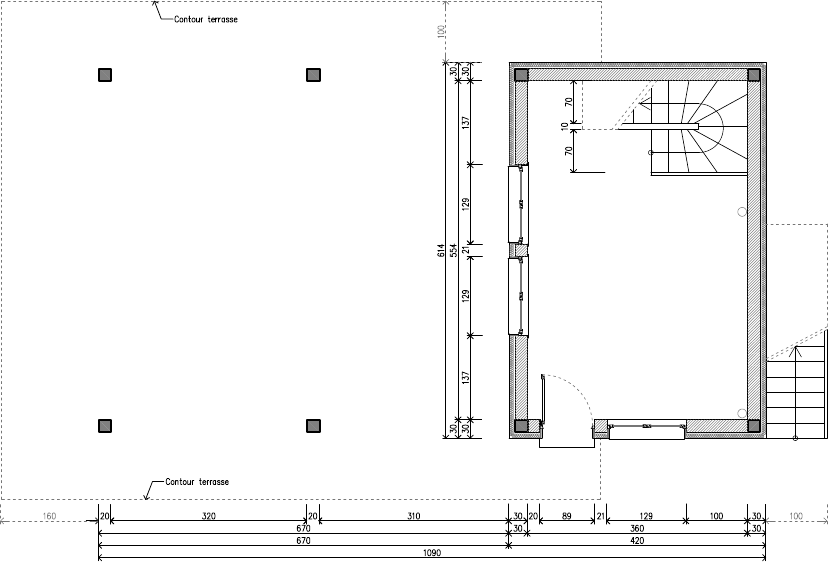

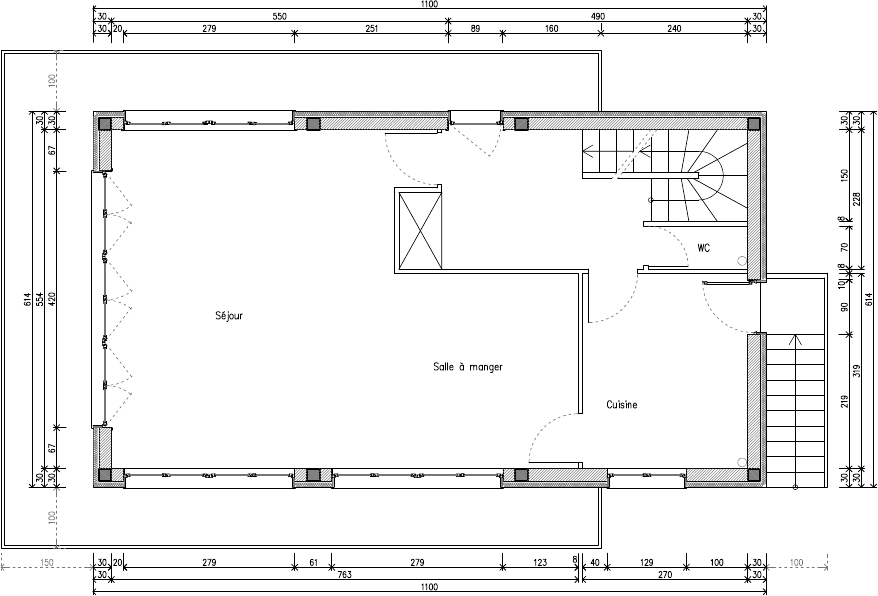

Plans :

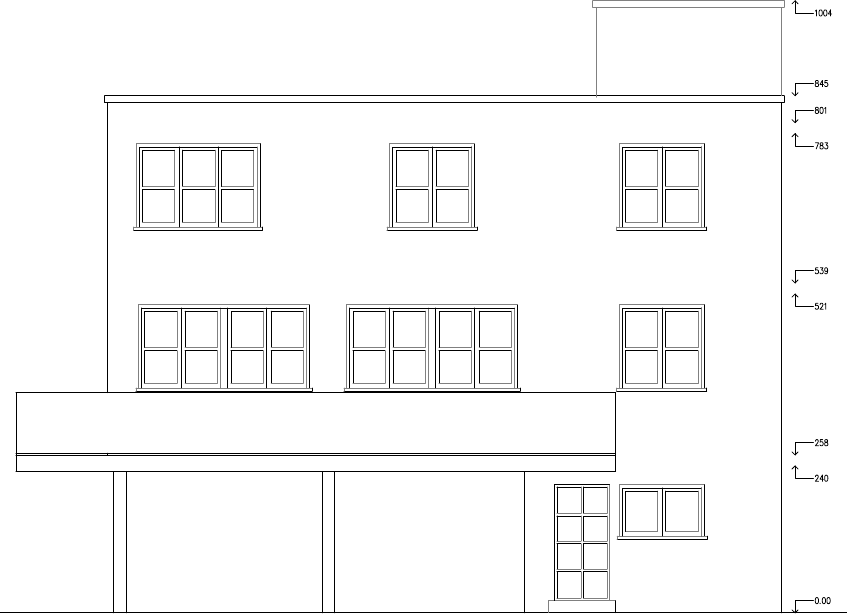

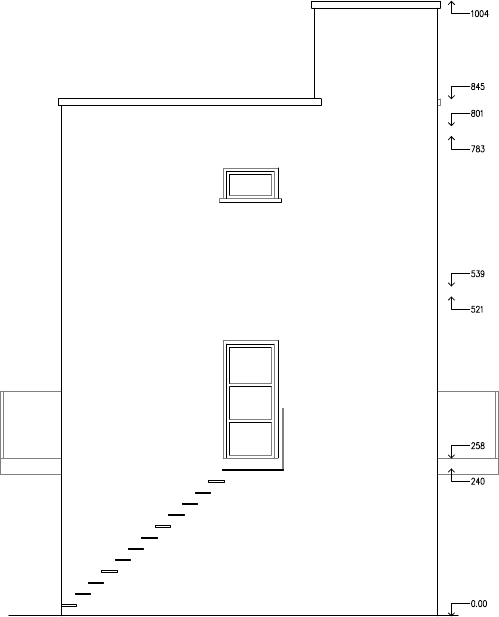

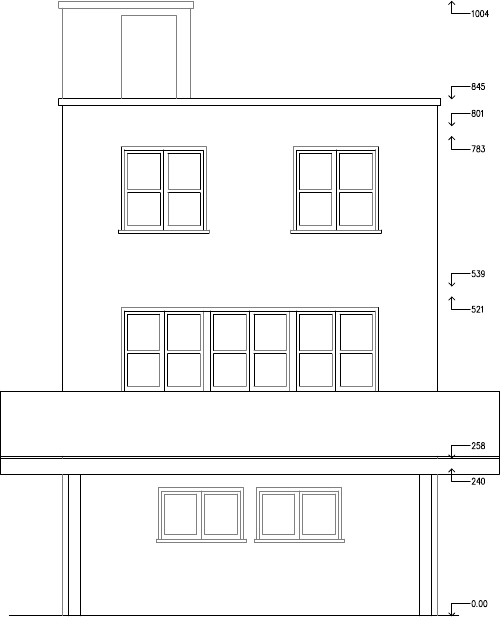

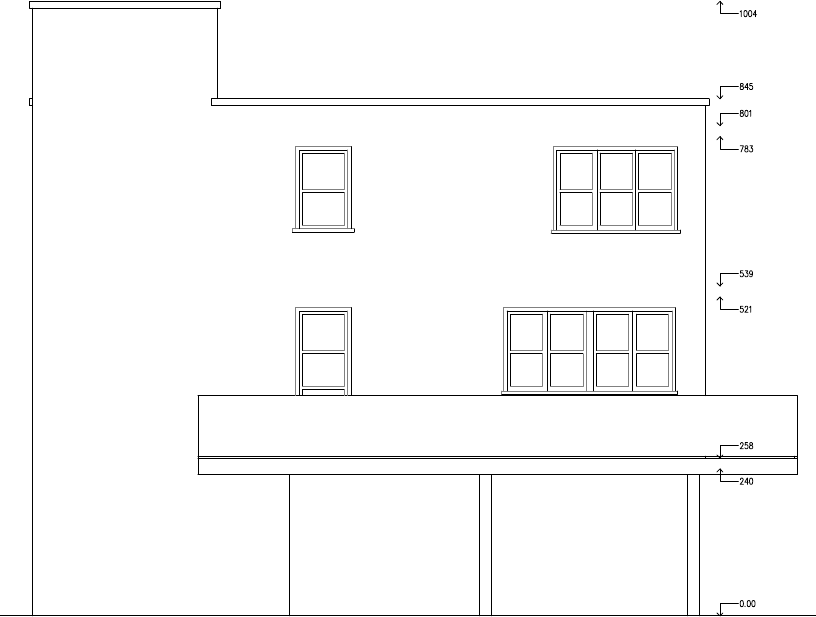

Façades :

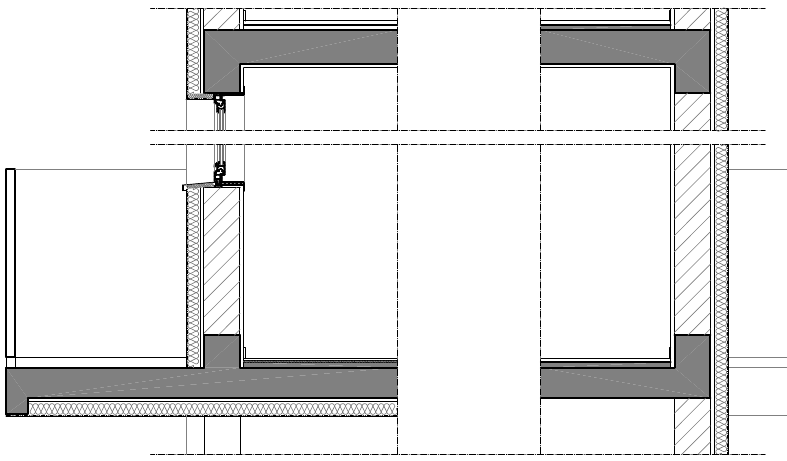

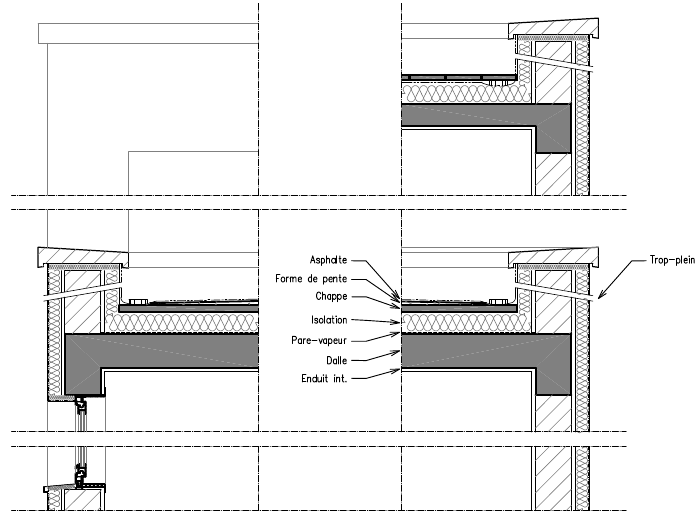

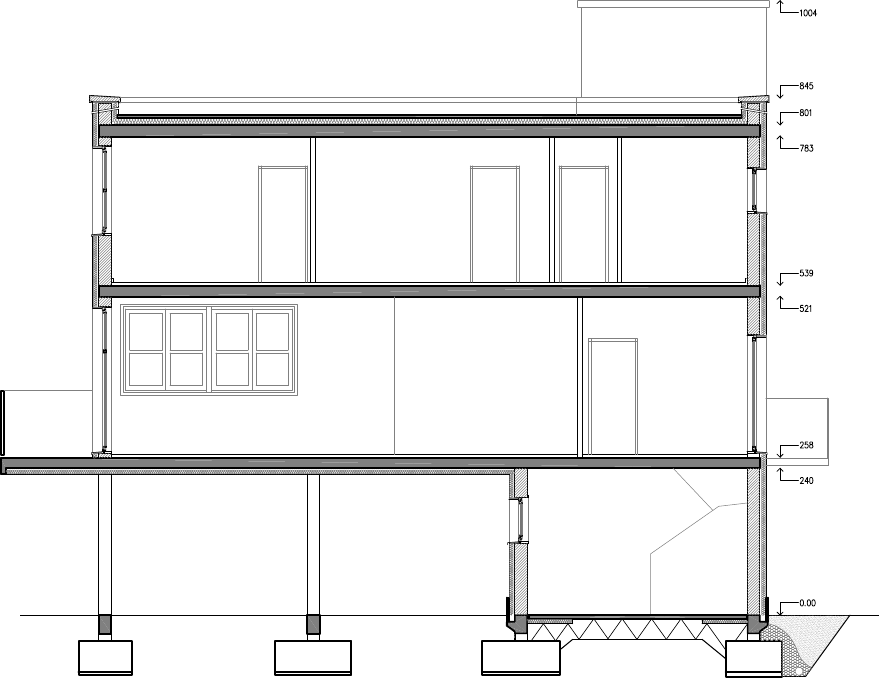

Coupes :
Calculs RDM

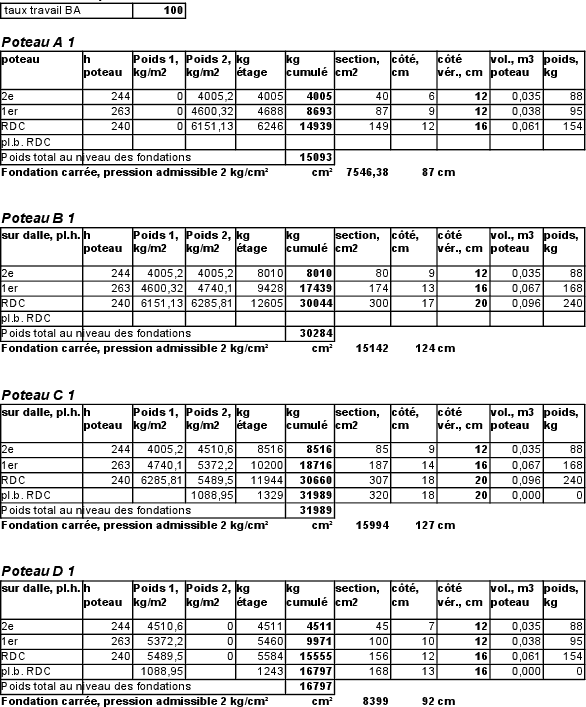

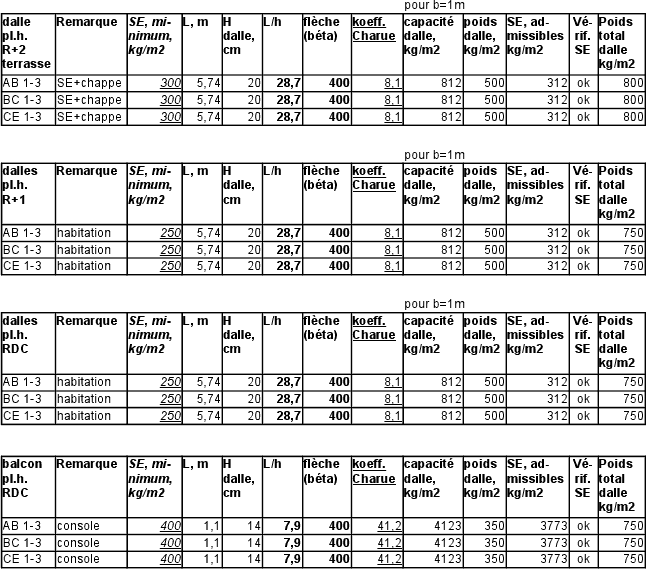

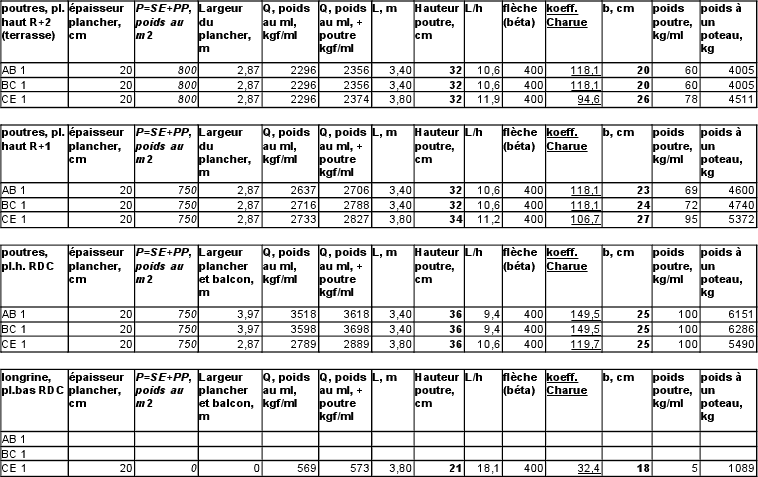

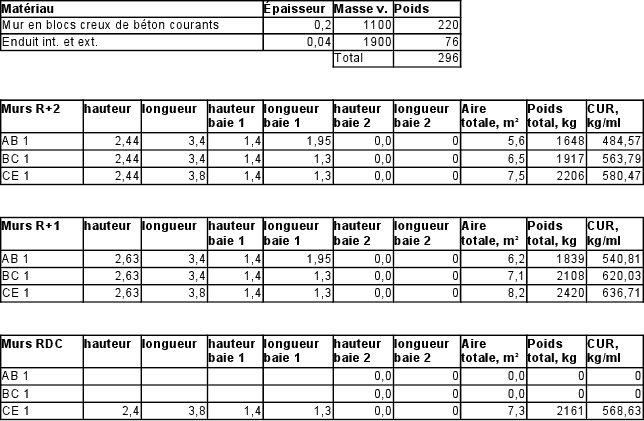

Calculs sur tableur, dalles, façades, poutres, poteaux :

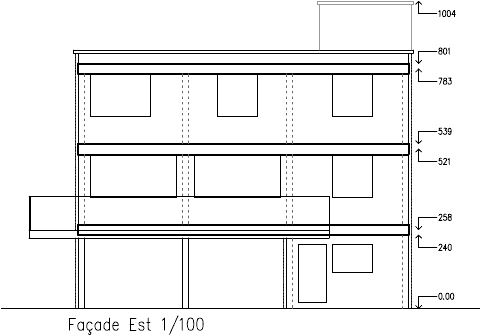

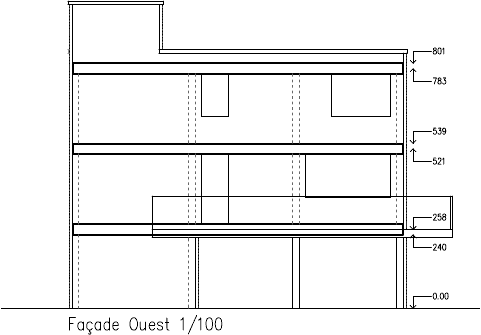

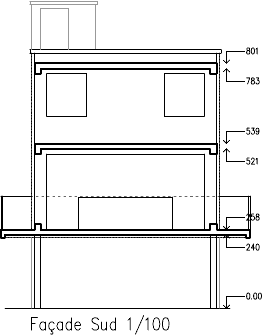

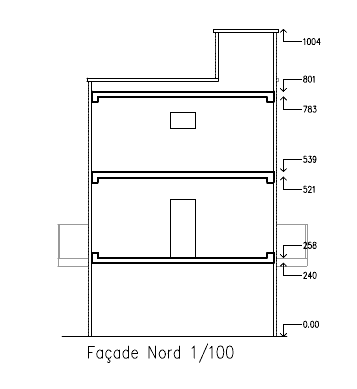

Schémas statiques des façades :

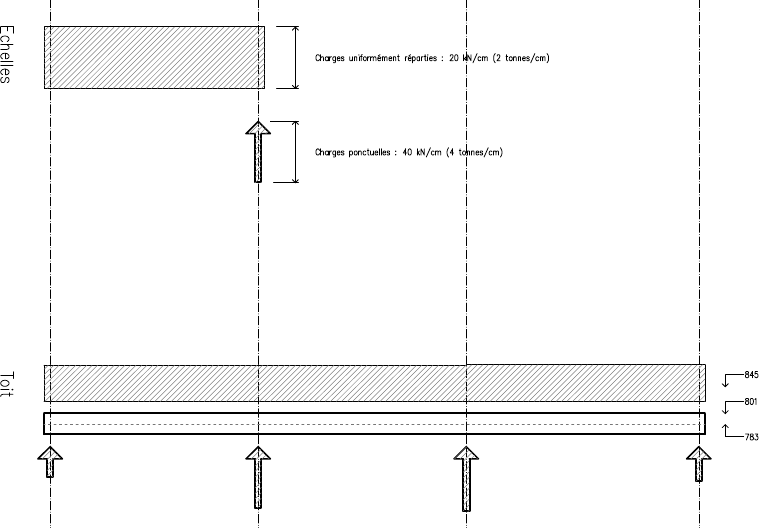

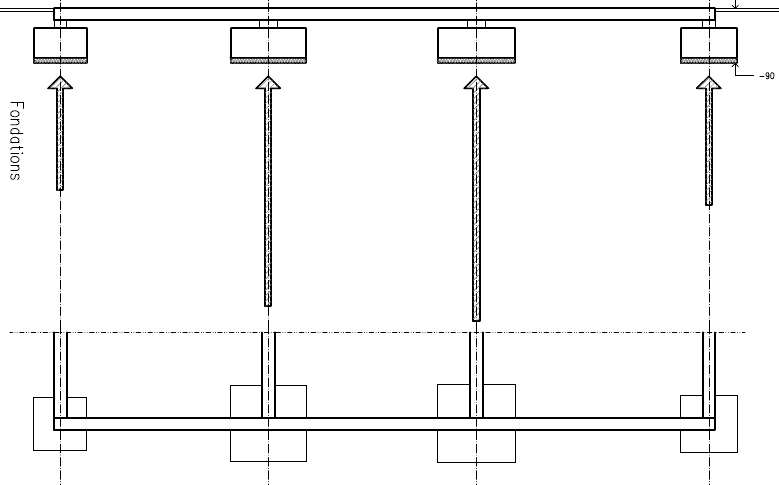

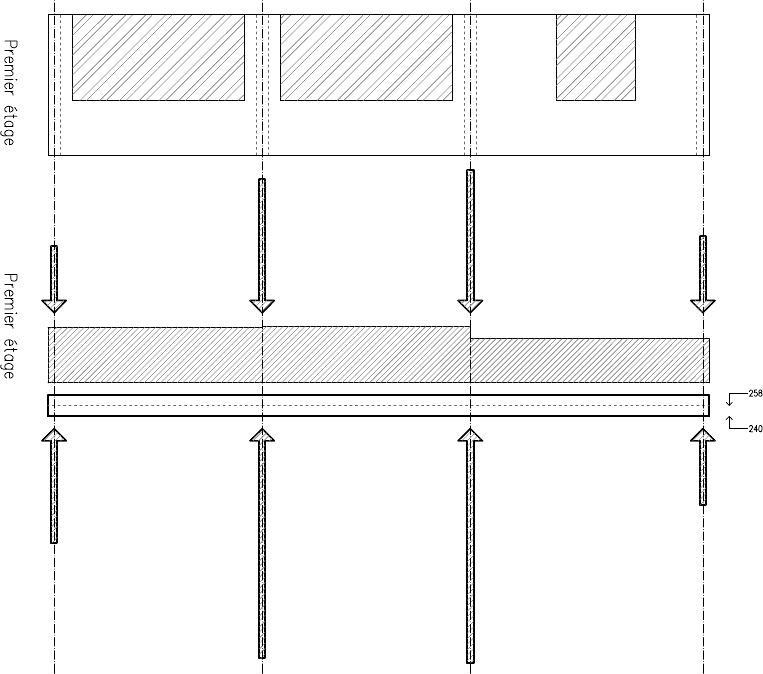

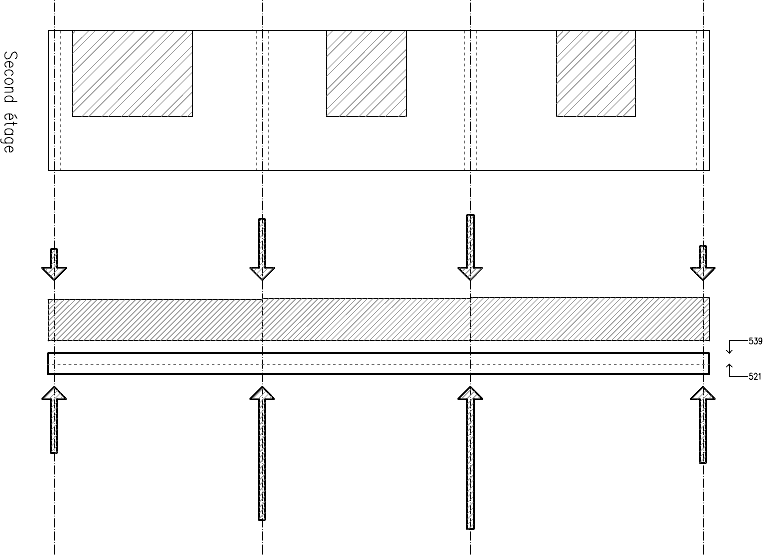

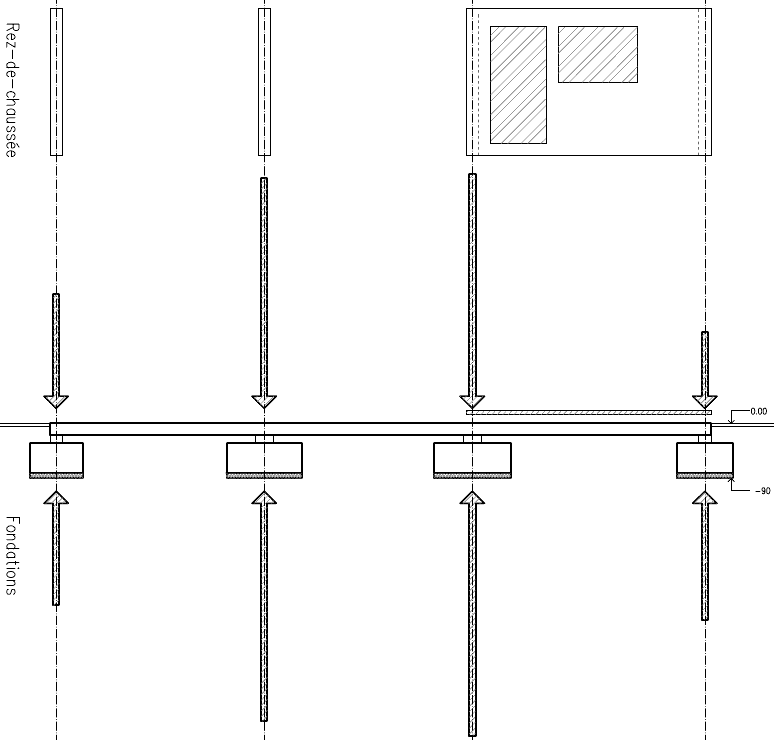

Descente de charge graphique, façade Est :
Dessins structurels

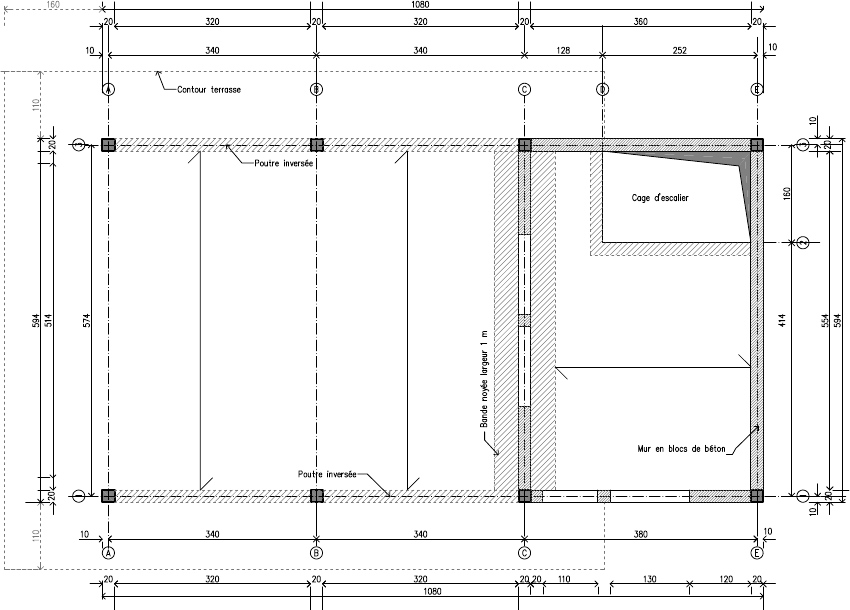

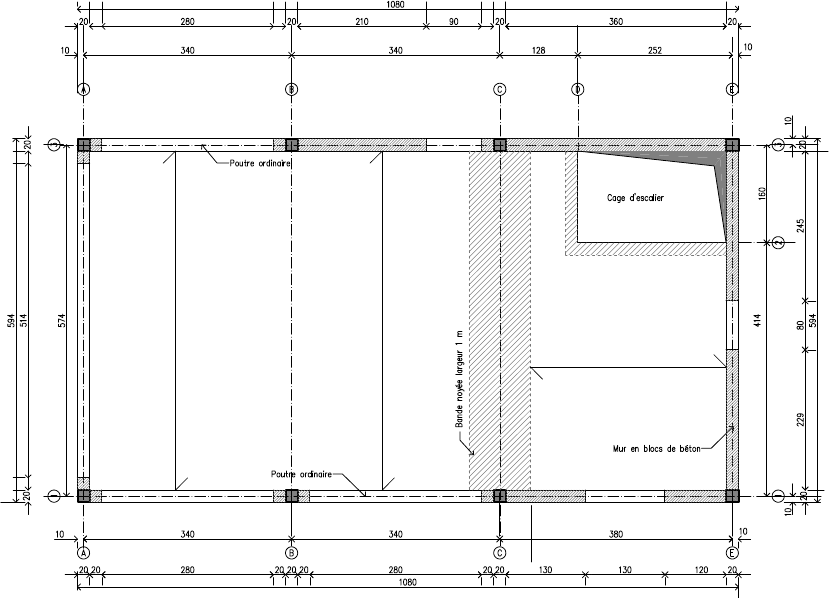

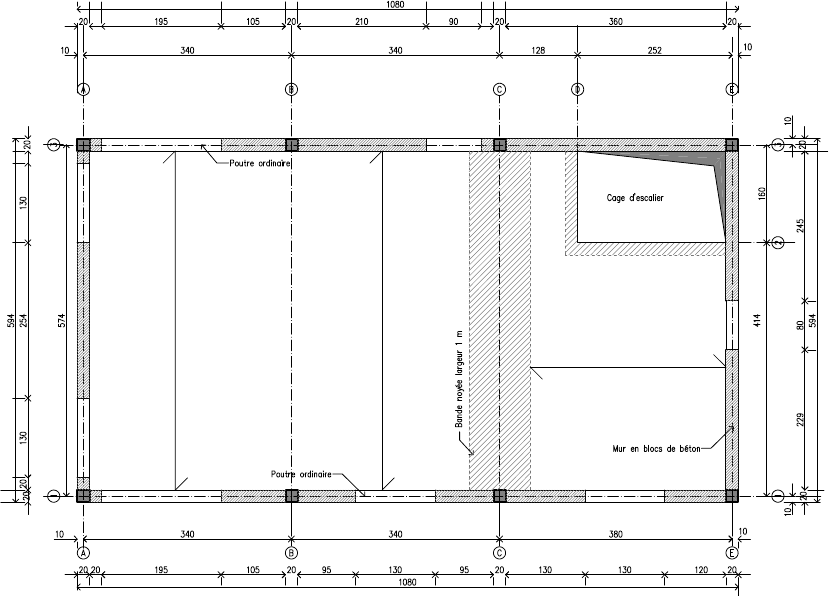

Planchers hauts :

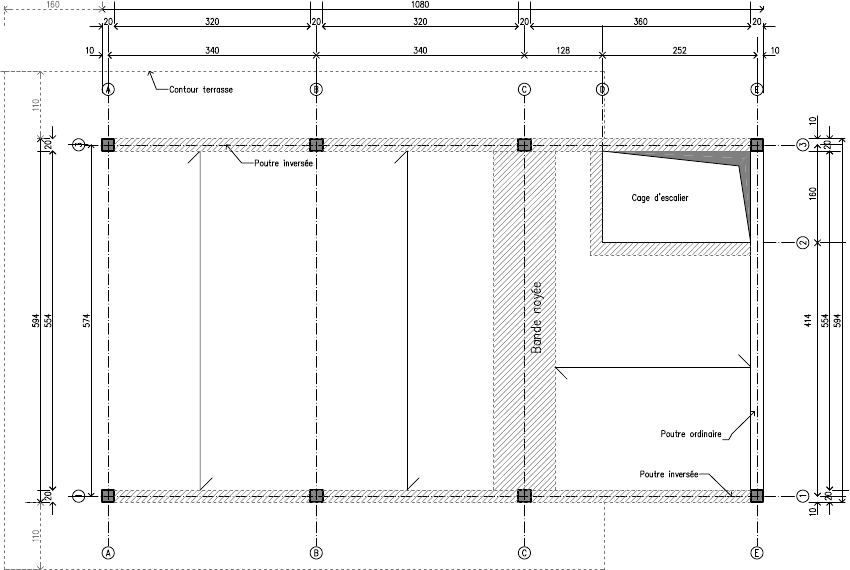

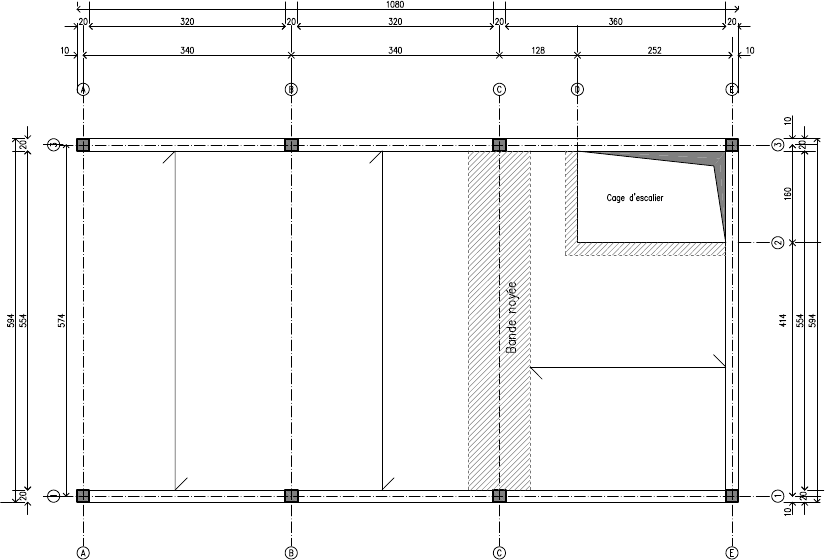

Plans de coffrage ossature en béton armé :

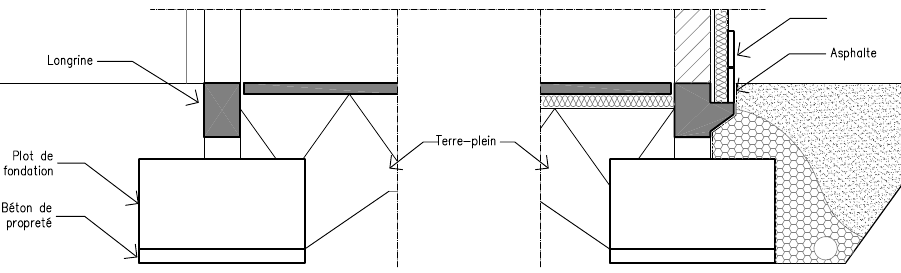

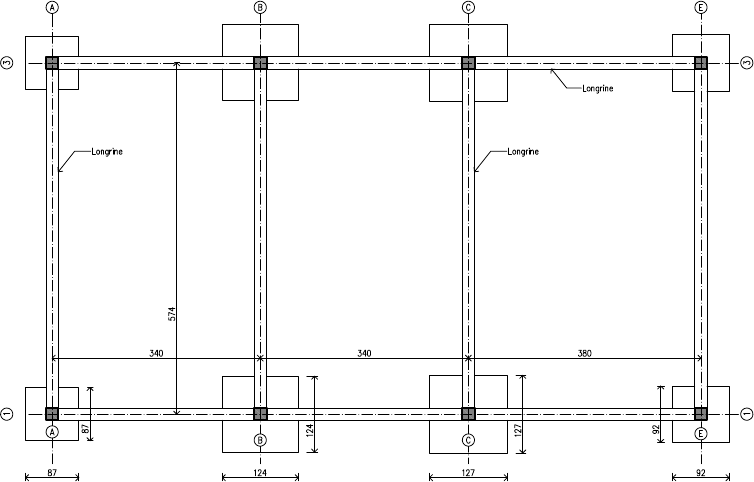

Plan des fondations :
Détails

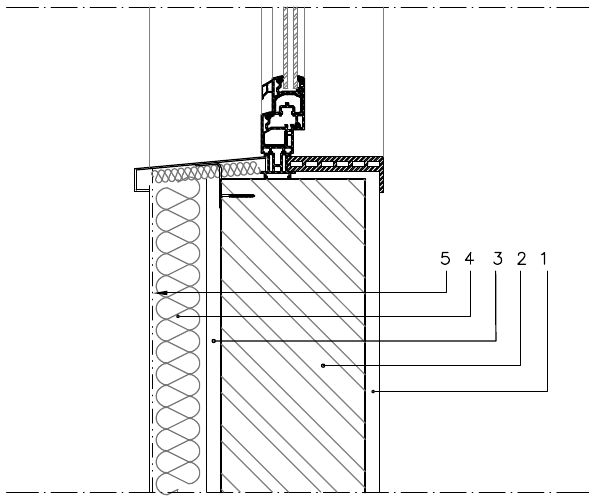

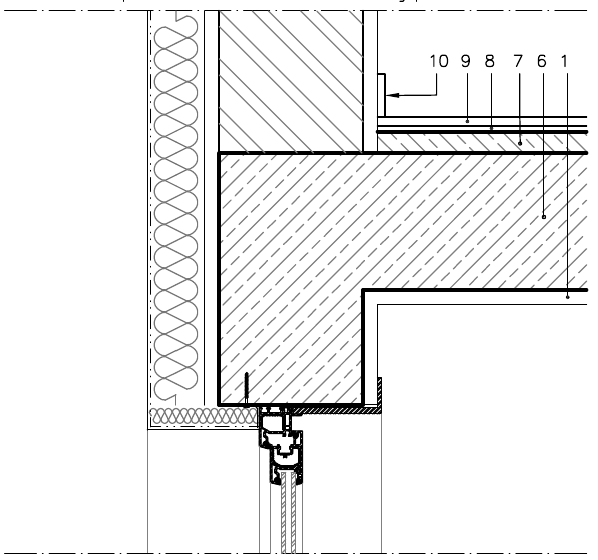

Coupe sur fenêtre type :
1. Enduit intérieur
2. Mur en maçonnerie
3. Enduit extérieur mortier - ciment
4. Isolation thermique
5. Grille plastique, colle, peinture polymère
6. Dalle
7. Chape ciment
8. Feuille de liège
9. Stratifié
10. Plinthe

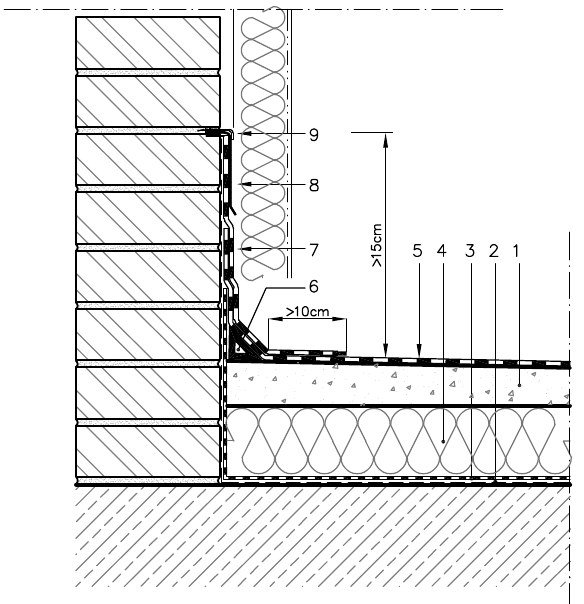

Relevé sur maçonnerie pavillon :
1. Chape de pente
2. Vernis d'imprégnation
3. Pare-vapeur soudé ou collé au vernis
4. Isolation thermique
5. Étanchéité asphalte coulé sur la chape
6. Chanfrein
7. Relevé d'étanchéité soudé
8. Solin en plomb laminé
9. Crampons et mastic souple

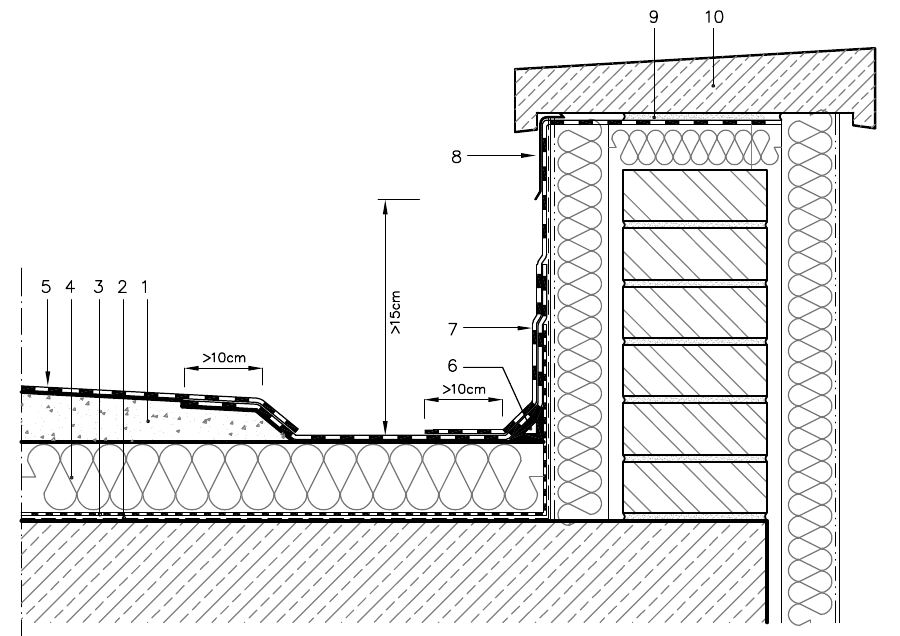

Chéneau intérieur :
1. Chape de pente
2. Vernis d'imprégnation
3. Pare-vapeur soudé ou collé au vernis
4. Isolation thermique
5. Étanchéité asphalte coulé sur la chape
6. Chanfrein
7. Relevé d'étanchéité soudé
8. Solin en plomb laminé
9. Mortier de pose
10. Couvre-mur

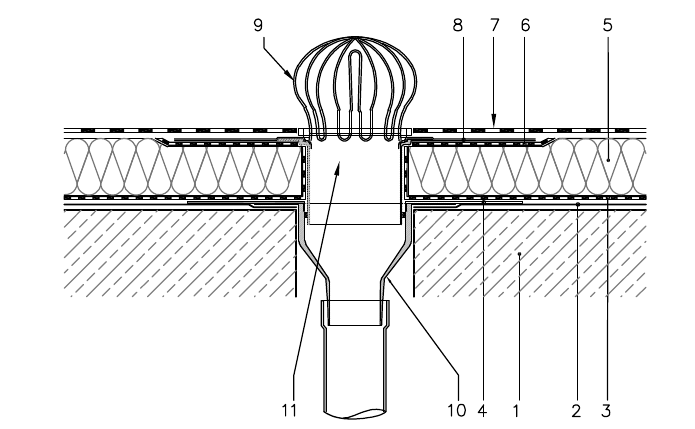

Avaloir :
1. Dalle
2. Vernis d'imprégnation
3. Pare-vapeur collé
4. Bavette inférieure en membrane bitumineuse de l'avaloir
5. Isolation thermique
6. Bavette
7. Étanchéité principale
8. Bavette supérieure en membrane bitumineuse de l'avaloir
9. Crapaudine
10. Partie inférieure de l'avaloir
11. Partie supérieure de l'avaloir

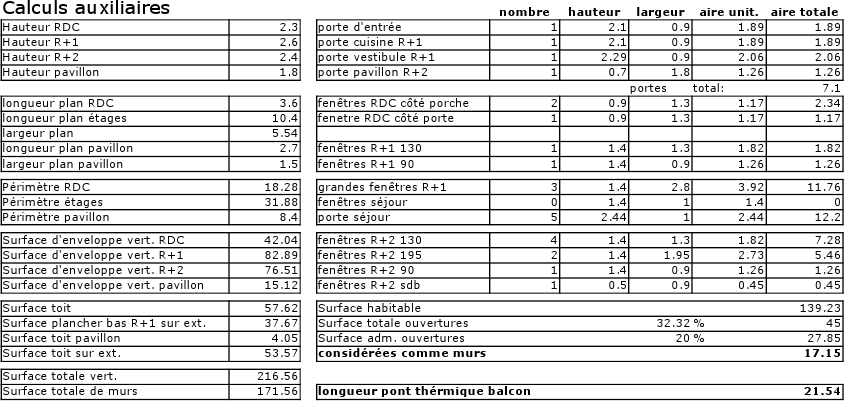

Calculs thermiques

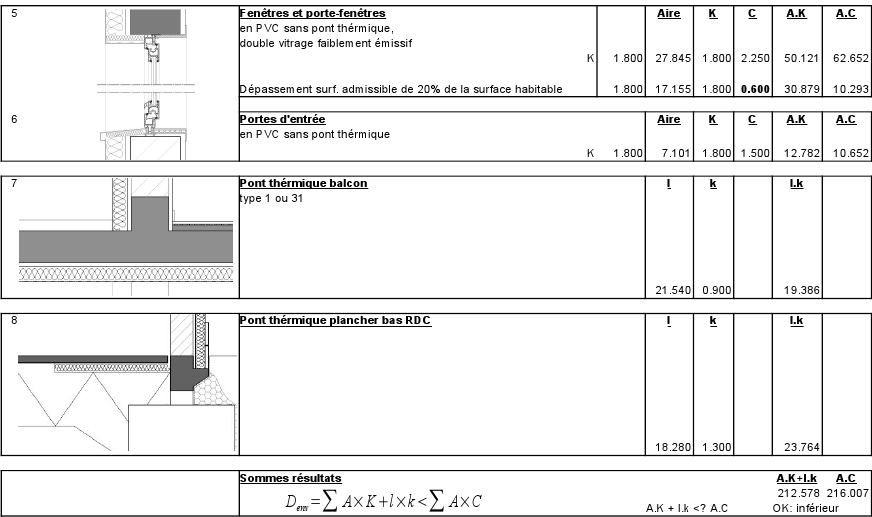

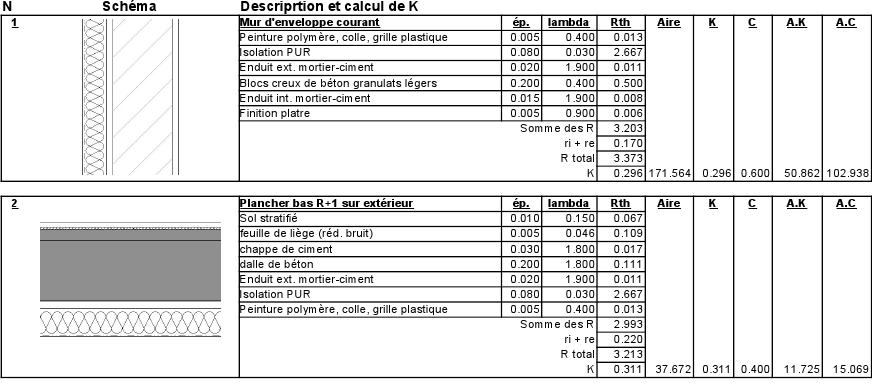

Calculs de la déperdition globale thermique
